要真正了解室內通風如何設計，做好室內通風設計，需要設計人員根據建筑物的現狀，當?shù)氐臍夂驐l件，因勢利導，實事求是地做設計，只有這樣，才能做出滿足消費者需求的室內通風設計方案。

1 通風設計原則

通風設計的最重要的參數是風量與風壓。我們應該怎樣選擇風量與風壓？

1.1 如何選擇房間所需要的風量？

要確定一個空間所需要的風量，我們首先要搞清楚一個概念：什么是換氣次數？

假設一個房間的面積是100 平米，高度是2.8米。這間房子的容積就280立方米。如果我們每小時送進去280 立方米的室外新鮮空氣，同時排出來280立方米的室內污濁空氣，我們就說這間房間的換氣次數達到1 次。

確定房間所需要的風量，有2 個辦法：一是按每人每小時需要的新風量計算，二是按換氣次數計算。

1.1.1 按每人每小時需要的新風量計算，是根據室內經常活動的人數確定，國家規定保證每人不小于30 立方米的新風量。比如，一個家庭4 口人，房間每小時所需要的風量就是不低于120 立方米。

1.1.2 按換氣次數計算，一般來說，家庭住宅換氣次數一般在每小時1- 2 次，公共場所

因?yàn)槿肆鞔螅?換氣次數一般選擇每小時3- 5次。

對于特殊行業，如醫院的手術室，特護病房，實驗室，工廠的車間等等，要按照國家的相關規范要求，來確定所需要的新風量。

1.2 風壓怎樣確定？

風壓取決于通風管道的長度與阻力，管道越長，需要的風壓越大。

原則上一臺新風換氣機只負責一層樓面所需的新風量，不要一臺新風換氣機管2 個或者2 個以上的樓層，那樣的話，通風管道太長，風阻太大，風損大，費用高，工程量大，得不償失。

1.3 怎樣確定通風系統的氣流組織形式？

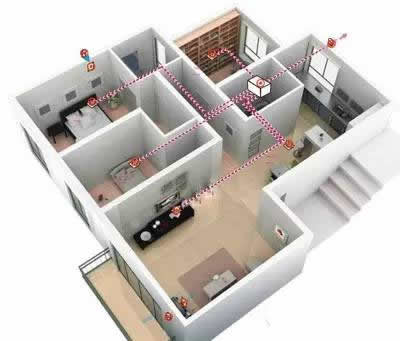

按照通風系統的送風口與回風口位置的相互關系和氣流方向，新風系統的氣流組織形式一般分為上送風下回風，上送風上回風，下送風上回風三種方式。

1.3.1 上送風下回風

這是最基本的新風系統氣流組織形式，新風系統的送風由位于房間上部的送風口送入室內，而回風口設在房間的下部。上送風下回風方式的送風在進入工作區前就已經與室內空氣充分混合，易于形成均勻的溫度場和速度場。

1.3.2 上送風上回風

送風口與回風口都安裝在房間上部，氣流從上部送下，經過工作區后回流向上進入回風管。

1.3.3 下送風上回風

送風從房間下部進入，下送方式能使新鮮空氣首先通過工作區，同時由于是頂部排風，因而，房間上部余熱可以不進入工作區而被直接排走。考慮到人的舒適需要，送風速度一般不超過每秒0.5~0.7 米。但是采用下送風上回風方式，地面容易積聚臟物，有可能影響到送風的清潔度。暖通南社

新風系統的氣流組織方式主要有以上三種，其中上送風上回風是最常見的。

2 通風設備選擇

2.1 通風設備種類

可以用來做新風系統的主機有很多種類，如熱交換新風機，雙向流新風機，單向流新風機，風機箱，靜音風機等。

2.1.1 熱交換新風機

熱交換新風機從室外引入新鮮空氣，經送風管道系統分配至各個房間；同時將從室內收集的污濁空氣排出，在不開窗的情況下實現空氣置換，提高室內空氣品質。室外新風和從室內排出的氣流在熱交換新風機的熱交換器進行能量交換，降低了從室外引入的新鮮空氣對室內舒適度的影響。

2.1.2 雙向流新風機

雙向流新風機與熱交換新風機相比，除了沒有熱交換芯以外，其余的功能全部都有。因?yàn)樗膬r(jià)格相對便宜，所以被廣泛的應用在雙對能量的消耗并不是很重要，又有通風換氣要求的場所。雙向流新風機是新風機中的一個重要成員。因?yàn)樗膬r(jià)格比熱交換新風機低，而效果同樣不錯，所以應用廣泛。

2.1.3 單向流新風機

單向流新風機可以實現強制排風與自然進風，它主要由風機、進風口或者排風口及各種管道和接頭組成。新風機從排風口把室內污濁空氣排到室外，這時室內就會產生負壓，這時，室外的空氣從別的通風口或者門窗縫隙進入，把室外的新鮮空氣帶進室內，從而達到通風換氣的作用。

相對來說，雙向流新風機比單向流新風機的空氣處理能力大，而單向流新風機更像是一套風力比較強勁的換氣扇。暖通南社

2.1.4 風機箱

風機箱是也是一種送風排氣設備，風機箱產品品種較多，包括離心式風機箱、混流式風機箱、低噪聲風機箱、排煙風機箱等。

風機箱一般分為臥式和立式兩種結構，臥式為水平進出風，立式為水平進風垂直上出風。

每種結構按箱內配用風機數量分為A、B、C 三種型式，A 型表示箱內配一臺風機，B 型為箱內配兩臺風機，C 型為箱內配三臺風機。

2.1.5 靜音風機

靜音風機采用了可以使噪音度降低的風機，并采用特殊吸音材料，來最大程度地降低噪音。靜音風機可根據不同的空間提供不同風量，去除含塵埃、異味的污濁空氣，從而使室內空氣干凈舒爽；靜音風機將各個房間污濁空氣排出，同時，新鮮空氣通過門窗縫隙，或者通過安裝在墻壁上的自然進風口送入室內。

2.2 通風設備參數

2.2.1 風量：?jiǎn)挝粫r(shí)間內空氣的流通量，用于表明通風設備的能力，計算單位是每小時立方米。

2.2.2 風壓:是克服風流阻力產生的壓頭,是通風設備對空氣提供的動力。通常所說的風壓是機外靜壓。（暖通南社）

2.2.3 功率：通風設備的功率風機箱所輸送的氣體，在單位時間內從風機箱所獲得的有效能量。單位為kW。

2.2.4 效率：風機箱效率是指輸出功率除以軸功率。風機箱在把原動機的機械能傳遞給氣體的過程中，因?yàn)榭朔鞣N損失而會消耗一部分能量，風機箱的軸功率不可能全部轉變?yōu)橛行Чβ剩捎眯蕘?lái)反映風機箱能量損失的大小。

2.2.5 噪聲：噪聲是發聲體做無規則振動時發出的聲音，即嘈雜、刺耳的聲音。噪聲用dB 來表示，dB 表示兩個量的比值大小，沒有單位。噪聲的大小是人們選擇通風設備的一個重要參數。

3 通風管道設計

3.1 通風管道系統的設計計算步驟

在進行通風管道系統的設計計算前，必須首先確定各送（排）風點的位置和送（排）風量、管道系統和凈化設備的布置、風管材料等。

選擇合理的空氣流速。風管內的風速對系統的經濟性有較大影響。流速高、風管斷面小，材料消耗少，建造費用小；但是，系統壓力損失增大，動力消耗增加，有時還可能加速管道的磨損。流速低，壓力損失小，動力消耗少；但是風管斷面大，材料和建造費用增加。對除塵系統，流速多低會造成粉塵沉積，堵塞管道。

3.2. 設計管道的兩個重要參數：風量、風壓。

3.2.1 風量設計：為了確定送風管道截面積大小，在風管設計盡量小的情況下保證主管風速5m/s，支管風速3m/s。

風管計算公式：所選設備風量÷3600÷風速=風管截面積

同時注意保證風管：長邊÷短邊≤4 一般不要＞4 特殊情況特殊對待。

3.2.2 風壓設計：也叫機外靜壓。為了計算在送風過程中克服阻力所需的參數。簡單來說，就是能將風送多大距離的動力。風壓估算值在彎頭、三通、變徑等較少的情況下，每米損失按8pa 左右計算。

4 進出風口形式與安裝位置

4.1 外墻風口

新風機是用來室內通風換氣的設備，它可以實現室內外空氣的交換，所以，它需要通風管道輸送空氣，也需要在建筑物外墻上打孔，作為進風口與出風口。為了防止雨水流向室內，進風口與出風口都必須安裝外墻風口。外墻風口一般使用不銹鋼或者塑料制成，不銹鋼外墻風口使用最為普遍。

不銹鋼外墻風口通常安裝在建筑物外墻上，可以防雨、防蚊蟲及其他小動物與阻擋灰塵雜物，作為室內通風系統，空調系統的進氣口與排氣孔。也常常用于抽油煙機、排氣扇、浴霸等通風管道上，所以說，不銹鋼外墻風口的應用十分廣泛。

不銹鋼外墻風口東西雖然不大，但是，它在通風系統中的作用不可缺少，在某種意義上來說，它是通風系統的守門員，沒有它，通風系統就不能正常運行。我們?cè)谠O(shè)計與安裝通風系統時，不要忘記正確選擇與使用不銹鋼外墻風口。

4.2 室內風口

4.2.1 新風系統室內出風口尺寸的大小首先取決于新風系統容量的大小，如果出風口尺寸過大，風管過長，則氣流速度就會下降，從而影響室內通風效果；如果出風口尺寸選擇過小，則氣流速度會變快，從而導致風直接吹向人體，人們就會感到不舒服，氣流速度變快還有可能導致氣流噪音過大。為防止風口噪音，出風口的風速一般應該設計在每秒2～5 米。

房間層高在3~4 米時，風速在每秒2~2.5 米為好。根據經驗，一般可將設計20~25 平方米面積安裝一個風口，每個風口風量不大于每小時500 立方米。

由于室內一般只能看到中央空調的出風口，如果出風口尺寸設計不合理，會造成不美觀，帶來視覺上的污染，這也是必須引起設計人員注意的一個問題。

4.2.2 根據氣流形式、送風口安裝位置以及建筑裝修等方面的要求，可以選用不同形式的送風口。送風口的種類繁多，按送出氣流形式主要分為四種類型。

4.2.2.1 線形送風口：氣流從狹長的線狀風口送出。如長寬比很大的條縫形送風口，這種送風口在空調通風系統中最為常見。

4.2.2.2 輻射形送風口：送出氣流呈輻射狀向四周擴散。如盤式散流器、片式散流器等。這是新風系統里用的最多的一種送風口。

4.2.2.3 面形送風口：氣流從大面積的平面上均勻送出。如孔板送風口。凈化車間，凈化工程中用的比較多。

4.2.2.4 軸向送風口：氣流沿送風口軸線方向送出。這類風口有格柵送風口、百葉送風口，噴口、條縫送風口等，軸向送風口也常常用于空調通風系統中。

另外，送風口按其安裝位置分類，可分為頂棚送風口、側墻送風口、窗下送風口及地面送風口等。還常常將格柵送風口、百葉送風口、條縫送風口等安裝在側墻上或風管側壁上的送風口統稱為側送風口。暖通南社

4.3 回風口的形式

4.3.1 在新風系統與空調通風系統中，回風口是必不可少的組成部分。

回風口附近的空氣氣流速度急劇下降，對室內氣流組織的影響不大，因而回風口構造比較簡單，類型也不多。最簡單的就是在孔口上裝金屬網，以防雜物被吸入。為了美觀，可以在孔口上裝各種圖案的格柵。

回風口的形狀和位置根據氣流組織要求而定。若設置在房間下部區域時，為避免灰塵和雜物被吸入，回風口下緣離地面至少為0.20 米。

在空調工程中，回風口應能夠進行風量調節，若回風口上沒有安裝調節裝置，則應在支。

4.3.2 回風口的吸風速度

回風口位于房間上部時，吸風速度取4～5m/s，回風口位于房間下部時，若不靠近人員經常停留的地點，取3～4m/s ，若靠近人員經常停留的地點，取1.5～2m/s ，若用于走廊回風時，取1～1.5m/s。

新風系統采用什么形式的送風口，取決于新風系統的使用環境，設計人員要根據實際情況來選用合適的送風口。

5 通風設計注意事項

在明確了通風管道使用的材質后，下一步就要確定通風風管的走向和布置。在一個建筑物內部，有各種附屬設施，比如暖通管道，給水排水管，供電照明，通訊電纜等等。施工前，負責現場總管的工程師，應將各工種的管線，畫在一張平面圖上，每種管道用一種彩色筆。

在各交點處綜合其標高，看是否有矛盾之處，及時發現，將問題解決在安裝之前。

要做好新風系統設計，需要深入安裝現場勘測，因?yàn)樾嘛L(fēng)系統的安裝現場的情況是千差萬別的，新風系統設計人員要具體情況具體對待，只要真正了解現場情況，就一定能做好新風系統設計。
