混流式加壓送風機
文章來源：加壓送風機 作者：加壓送風機小編 發布時間：2018-01-26 16:17:12 瀏覽次數：18263
[導讀]：混流式加壓送風機具有結構緊湊、安裝方便、運行可靠。該風機在相同風量、風壓的情況下均比軸流式或離心式體積小，可直接與風管連接，水平安裝或垂直安裝。噪聲低，適用范圍廣等特點。▶ 語音朗讀

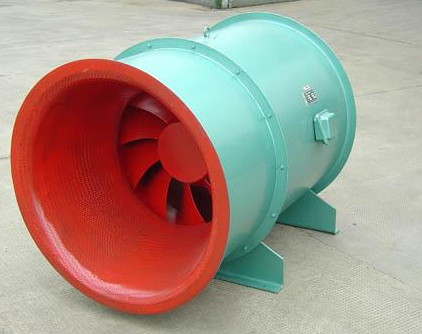

混流式加壓送風機概述
混流式加壓送風機具有同機號風量較離心風機大，風壓較軸流風機高，可以軸向安裝等特點；噪聲低、耗電省、高效區寬、安裝使用較離心風機方便、運行可靠等。
混流式加壓送風機是一款結構緊湊、運行可靠的風機設備，在體積上比離心風機小，可以直接與風筒連接，水平安裝或垂直安裝?；炝魇秸龎核惋L機具有同機號風量較離心風機大，風壓較軸流風機高，可以軸向安裝 ，噪音超低是混流式正壓送風機的最大特點。
混流式加壓送風機特點
1、該風機的外殼經特別設計、可較大地降低外流噪聲。在單位風量、單位風壓的工況條件下、比A聲級可降低2-3dB(A)，同時在較低轉速的情況下，可獲得較高風機壓力。在工礦企業和高級民用建筑的送排風系統中可代替低壓離心風機或代替高壓軸流風機而不需要大量消聲措施。
2、結構緊湊、安裝方便、運行可靠；該風機在相同風量、風壓的情況下均比軸流式或離心式體積小，可直接與風筒連接，水平安裝或垂直安裝，操作使用方便的特點。
3、噪聲低：該風機的外殼經特別設計、可較大地降低外流噪聲。在單位風量、單位風壓的工況條件下、比A聲級可降低2-3dB(A)，同時在較低轉速的情況下，可獲得較高風機壓力。在工礦企業和高級民用建筑的送排風系統中可代替低壓離心風機或代替高壓軸流風機而不需要大量消聲措施。
4、適用范圍廣：本系列產品分單速和雙速兩種型號，可根據不同的使用場合，改變風機的安裝角度，改變葉片數和變換轉速達到其使用要求。

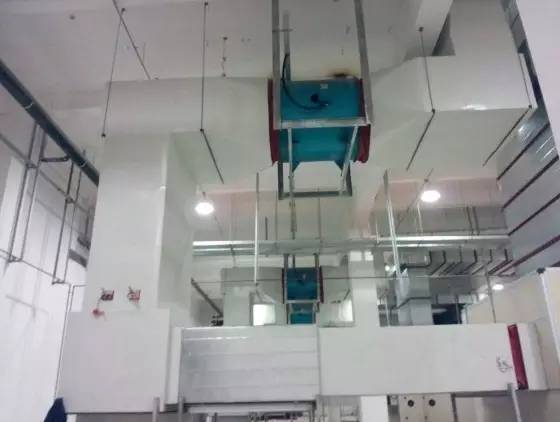

混流式加壓送風機應用
混流式加壓送風機設置在專用的加壓送風機房內。新風采氣口盡量避開了火災和煙氣的威脅。風機風量為加壓送風量的1.3～1.5倍，風機壓頭按最不利環路計算有1.1～1.15的裕量系數。由于送風口平時常開，加壓送風系統易成為自然通風道，故在吸風管上加裝連鎖電動風閥。本工程在展覽大廳、4D影院、旋轉餐廳、封閉空間內走廊等不具備自然排煙的地區均設有機械排煙系統。 排煙風機采用專用高溫排煙風機，消防排煙風機一般設在相關建筑的頂部或排煙機房內。風機風量為排煙量的1.3～1.5倍，風機壓頭應按最不利環路計算并有1.1～1.15的裕量系數。 風機吸入管設置了排煙防火閥：平時關、火災時開、煙溫280時關。排煙口常閉型，火災時自動開啟，聯動排煙防火閥和排煙風機開啟工作。廣泛用于工業、民用建筑通風除塵等。

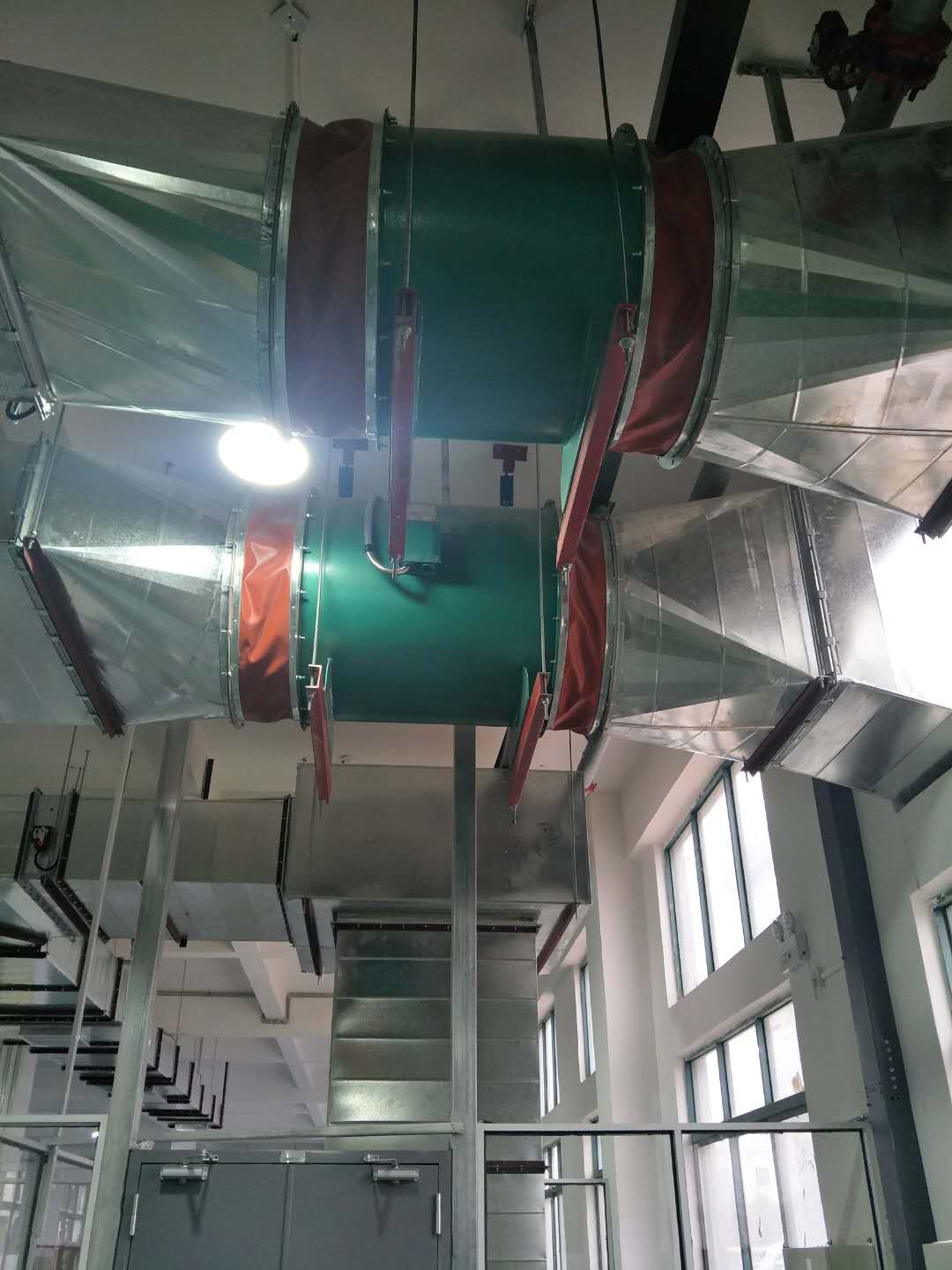

混流式加壓送風機安裝
1、安裝前應認真檢查風葉及機殼有否因運輸損壞或變形，否則應待修復后方可安裝；
2、檢查連接螺栓是否松動，風機啟動前，首先要檢查風機管道內有無妨礙轉動的物品。
3、檢查電機絕緣性能是否良好，接通電源后查看有無摩擦碰撞及異常振動；
4、風機振動產生的原因很多，可從以下幾點進行檢查：
a)葉輪于風筒相摩擦，并發出異常的聲響及振動；
b)支架底角螺栓未堅固，會出現較大的振動；
c)葉輪于軸承的連接螺栓松動；
d)支架與電機連接螺栓松動導致葉輪不平衡，軸承損壞而造成激烈振動；
混流式加壓送風機性能參數
| 型號 |
轉速 (rpm) |
序號 | 推薦工況點風量(m3/h) | 推薦工況點全壓(Pa) | 配用電機 | A聲級dB(A) | 重量(Kg) | |
| 型號 | 功率(KW) | |||||||
| 2.5 | 2900 | 1 | 2664 | 358 | Y801-2 | 0.75 | 72 | 42 |
| 2 | 2253 | 426 | ||||||
| 3 | 1932 | 482 | ||||||
| 4 | 1684 | 543 | ||||||
| 5 | 1532 | 634 | ||||||
| 1450 | 1 | 1362 | 96 | Y6324 | 0.18 | 64 | 36 | |
| 2 | 1232 | 117 | ||||||
| 3 | 1020 | 126 | ||||||
| 4 | 850 | 147 | ||||||
| 5 | 743 | 166 | ||||||
| 960 | 1 | 902 | 54 | Y6362 | 0.09 | 58 | 36 | |
| 2 | 746 | 66 | ||||||
| 3 | 675 | 78 | ||||||
| 4 | 563 | 83 | ||||||
| 5 | 492 | 98 | ||||||
| 3 | 2900 | 1 | 4652 | 512 | Y90L-2 | 2.2 | 73 | 67 |
| 2 | 4410 | 562 | ||||||
| 3 | 4018 | 691 | ||||||
| 4 | 3605 | 816 | ||||||
| 5 | 3212 | 883 | ||||||
| 1450 | 1 | 2312 | 121 | Y7114 | 0.25 | 66 | 45 | |
| 2 | 2205 | 138 | ||||||
| 3 | 2009 | 184 | ||||||
| 4 | 1803 | 216 | ||||||
| 5 | 1606 | 236 | ||||||
| 960 | 1 | 1512 | 67 | Y6326 | 0.12 | 60 | 40 | |
| 2 | 1436 | 93 | ||||||
| 3 | 1320 | 112 | ||||||
| 4 | 1164 | 127 | ||||||
| 5 | 1000 | 139 | ||||||
| 3.5 | 2900 | 1 | 5745 | 564 | Y100L-2 | 3 | 74 | 85 |
| 2 | 5317 | 623 | ||||||
| 3 | 4927 | 741 | ||||||
| 4 | 4542 | 876 | ||||||
| 5 | 4127 | 986 | ||||||
| 1450 | 1 | 3320 | 125 | Y7114 | 0.25 | 68 | 48 | |
| 2 | 3082 | 141 | ||||||
| 3 | 2876 | 174 | ||||||
| 4 | 2447 | 216 | ||||||
| 5 | 2130 | 257 | ||||||
| 960 | 1 | 1938 | 76 | Y7116 | 0.18 | 62 | 48 | |
| 2 | 1743 | 89 | ||||||
| 3 | 1592 | 103 | ||||||
| 4 | 1380 | 127 | ||||||
| 5 | 1234 | 146 | ||||||
| 型號 |
轉速 (rpm) |
序號 | 推薦工況點風量(m3/h) | 推薦工況點全壓(Pa) | 配用電機 | A聲級dB(A) | 重量(Kg) | |
| 型號 | 功率(KW) | |||||||
| 4 |
2900 （原SWF-Ⅲ） |
1 | 7228 | 654 | Y112M-2 | 4 | 78 | 100 |
| 2 | 6801 | 715 | ||||||
| 3 | 6221 | 883 | ||||||
| 4 | 5688 | 1107 | ||||||
| 5 | 5242 | 1248 | ||||||
| 1450 | 1 | 4512 | 128 | Y7124 | 0.37 | 71 | 52 | |
| 2 | 4302 | 143 | ||||||
| 3 | 3636 | 175 | ||||||
| 4 | 3053 | 212 | ||||||
| 5 | 2765 | 285 | ||||||
| 960 | 1 | 2642 | 86 | Y7126 | 0.25 | 64 | 52 | |
| 2 | 2486 | 107 | ||||||
| 3 | 2237 | 129 | ||||||
| 4 | 1985 | 145 | ||||||
| 5 | 1743 | 156 | ||||||
| 4.5 |
2900 （原SWF-Ⅲ） |
1 | 9169 | 672 | Y132S-2 | 5.5 | 80 | 125 |
| 2 | 8731 | 753 | ||||||
| 3 | 8159 | 928 | ||||||
| 4 | 7561 | 1187 | ||||||
| 5 | 7124 | 1298 | ||||||
| 1450 | 1 | 4728 | 182 | Y802-4 | 0.55 | 73 | 70 | |
| 2 | 4552 | 207 | ||||||
| 3 | 4040 | 216 | ||||||
| 4 | 3392 | 265 | ||||||
| 5 | 3160 | 306 | ||||||
| 960 | 1 | 3592 | 88 | Y7126 | 0.25 | 66 | 65 | |
| 2 | 3264 | 107 | ||||||
| 3 | 2892 | 132 | ||||||
| 4 | 2576 | 148 | ||||||
| 5 | 2240 | 162 | ||||||
| 5 |
2900 （原SWF-Ⅲ） |
1 | 13110 | 801 | Y132S-2 | 5.5 | 83 | 135 |
| 2 | 12410 | 859 | ||||||
| 3 | 11865 | 1048 | ||||||
| 4 | 11342 | 1212 | ||||||
| 5 | 9876 | 1316 | ||||||
| 1450 | 1 | 8652 | 196 | Y90S-4 | 1.1 | 77 | 80 | |
| 2 | 7433 | 220 | ||||||
| 3 | 6664 | 278 | ||||||
| 4 | 5252 | 326 | ||||||
| 5 | 4896 | 382 | ||||||
| 960 | 1 | 5624 | 96 | Y8026 | 0.37 | 68 | 75 | |
| 2 | 4984 | 124 | ||||||
| 3 | 4322 | 136 | ||||||
| 4 | 3778 | 158 | ||||||
| 5 | 3215 | 182 | ||||||
| 型號 |
轉速 (rpm) |
序號 | 推薦工況點風量(m3/h) | 推薦工況點全壓(Pa) | 配用電機 | A聲級dB(A) | 重量(Kg) | |
| 型號 | 功率(KW) | |||||||
| 5.5 |
2900 （原SWF-Ⅲ） |
1 | 16820 | 824 | Y132S-2 | 7.5 | 84 | 145 |
| 2 | 15764 | 936 | ||||||
| 3 | 14562 | 1128 | ||||||
| 4 | 13450 | 1229 | ||||||
| 5 | 12264 | 1338 | ||||||
| 1450 | 1 | 9126 | 258 | Y90L-4 | 1.5 | 78 | 100 | |
| 2 | 8445 | 296 | ||||||
| 3 | 7938 | 328 | ||||||
| 4 | 7431 | 354 | ||||||
| 5 | 6925 | 385 | ||||||
| 960 | 1 | 6532 | 119 | Y8036 | 0.55 | 69 | 90 | |
| 2 | 5796 | 134 | ||||||
| 3 | 5257 | 148 | ||||||
| 4 | 4893 | 175 | ||||||
| 5 | 4265 | 206 | ||||||
| 6 |
2900 （原SWF-Ⅲ） |
1 | 19230 | 836 | Y132S-2 | 7.5 | 85 | 155 |
| 2 | 18220 | 962 | ||||||
| 3 | 17824 | 1143 | ||||||
| 4 | 17210 | 1256 | ||||||
| 5 | 15210 | 1365 | ||||||
| 1450 | 1 | 11625 | 165 | Y90L-4 | 1.5 | 79 | 110 | |
| 2 | 10000 | 200 | ||||||
| 3 | 8900 | 262 | ||||||
| 4 | 8121 | 325 | ||||||
| 5 | 7560 | 382 | ||||||
| 960 | 1 | 8025 | 128 | Y90S-6 | 0.75 | 70 | 105 | |
| 2 | 7129 | 142 | ||||||
| 3 | 6283 | 176 | ||||||
| 4 | 5567 | 205 | ||||||
| 5 | 4986 | 236 | ||||||
| 6.5 |
1450 |
1 | 25124 | 524 | Y132S-4 | 7.5 | 82 | 205 |
| 2 | 23984 | 658 | ||||||
| 3 | 23044 | 832 | ||||||
| 4 | 21864 | 952 | ||||||
| 5 | 18672 | 1038 | ||||||
| 1450 | 1 | 15064 | 282 | Y100L-4 | 2.2 | 80 | 145 | |
| 2 | 13660 | 315 | ||||||
| 3 | 12255 | 350 | ||||||
| 4 | 10840 | 382 | ||||||
| 5 | 9424 | 418 | ||||||
| 960 | 1 | 10544 | 155 | Y90S-6 | 0.75 | 71 | 125 | |
| 2 | 9562 | 178 | ||||||
| 3 | 8578 | 198 | ||||||
| 4 | 7588 | 215 | ||||||
| 5 | 7540 | 238 | ||||||
| 型號 |
轉速 (rpm) |
序號 | 推薦工況點風量(m3/h) | 推薦工況點全壓(Pa) | 配用電機 | A聲級dB(A) | 重量(Kg) | |
| 型號 | 功率(KW) | |||||||
| 7 |
1450 （原SWF-Ⅲ） |
1 | 31380 | 608 | Y160M-4 | 11 | 84 | 250 |
| 2 | 29880 | 765 | ||||||
| 3 | 28805 | 968 | ||||||
| 4 | 27330 | 1108 | ||||||
| 5 | 24820 | 1208 | ||||||
| 1450 | 1 | 18800 | 329 | Y100L-4 | 3 | 81 | 175 | |
| 2 | 17075 | 370 | ||||||
| 3 | 15319 | 404 | ||||||
| 4 | 13550 | 441 | ||||||
| 5 | 11780 | 470 | ||||||
| 960 | 1 | 13820 | 186 | Y90L-6 | 1.1 | 74 | 150 | |
| 2 | 11952 | 202 | ||||||
| 3 | 10724 | 228 | ||||||
| 4 | 9485 | 257 | ||||||
| 5 | 8246 | 278 | ||||||
| 7.5 |
1450 |
1 | 30627 | 712 | Y160M-4 | 11 | 87 | 265 |
| 2 | 29012 | 893 | ||||||
| 3 | 27232 | 1052 | ||||||
| 4 | 25518 | 1183 | ||||||
| 5 | 23422 | 1236 | ||||||
| 1450 | 1 | 22538 | 378 | Y112M-4 | 4 | 82 | 195 | |
| 2 | 20490 | 420 | ||||||
| 3 | 18382 | 465 | ||||||
| 4 | 16260 | 504 | ||||||
| 5 | 14136 | 542 | ||||||
| 960 | 1 | 15776 | 208 | Y100L-6 | 1.5 | 76 | 165 | |
| 2 | 14343 | 231 | ||||||
| 3 | 12876 | 256 | ||||||
| 4 | 11382 | 278 | ||||||
| 5 | 9895 | 298 | ||||||
| 8 |
1450（原SWF-Ⅲ） |
1 | 37350 | 809 | Y160L-4 | 15 | 90 | 285 |
| 2 | 35380 | 992 | ||||||
| 3 | 33210 | 1186 | ||||||
| 4 | 31120 | 1234 | ||||||
| 5 | 28564 | 1305 | ||||||
| 960 | 1 | 25467 | 193 | Y132M-6 | 4 | 82 | 220 | |
| 2 | 22424 | 292 | ||||||
| 3 | 18636 | 382 | ||||||
| 4 | 17129 | 448 | ||||||
| 5 | 16269 | 516 | ||||||
| 720 | 1 | 19185 | 116 | Y112M-8 | 1.5 | 75 | 195 | |
| 2 | 16818 | 175 | ||||||
| 3 | 13977 | 232 | ||||||
| 4 | 12846 | 272 | ||||||
| 5 | 11528 | 315 | ||||||
| 型號 |
轉速 (rpm) |
序號 | 推薦工況點風量(m3/h) | 推薦工況點全壓(Pa) | 配用電機 | A聲級dB(A) | 重量(Kg) | |
| 型號 | 功率(KW) | |||||||
| 9 |
1450 （原SWF-Ⅲ） |
1 | 46138 | 785 | Y180M-4 | 18.5 | 92 | 400 |
| 2 | 41590 | 946 | ||||||
| 3 | 39478 | 1165 | ||||||
| 4 | 37310 | 1213 | ||||||
| 5 | 33579 | 1343 | ||||||
| 960 | 1 | 34206 | 282 | Y132M-6 | 5.5 | 86 | 285 | |
| 2 | 32056 | 370 | ||||||
| 3 | 27174 | 430 | ||||||
| 4 | 24456 | 496 | ||||||
| 5 | 22011 | 564 | ||||||
| 720 | 1 | 25654 | 164 | Y132S-8 | 2.2 | 78 | 245 | |
| 2 | 24042 | 215 | ||||||
| 3 | 20381 | 252 | ||||||
| 4 | 18342 | 288 | ||||||
| 5 | 16508 | 327 | ||||||
| 10 |
1450 （原SWF-Ⅲ） |
1 | 51821 | 792 | Y180M-4 | 18.5 | 93 | 460 |
| 2 | 48152 | 998 | ||||||
| 3 | 46952 | 1168 | ||||||
| 4 | 45032 | 1225 | ||||||
| 5 | 40528 | 1378 | ||||||
| 960 | 1 | 44054 | 288 | Y160M-6 | 7.5 | 86 | 325 | |
| 2 | 40598 | 329 | ||||||
| 3 | 36916 | 371 | ||||||
| 4 | 33224 | 428 | ||||||
| 5 | 29902 | 496 | ||||||
| 720 | 1 | 33041 | 167 | Y132M-8 | 3 | 78 | 285 | |
| 2 | 30448 | 191 | ||||||
| 3 | 27687 | 215 | ||||||
| 4 | 24198 | 248 | ||||||
| 5 | 22427 | 288 | ||||||
| 11 |
1450（原SWF-Ⅲ） |
1 | 59521 | 809 | Y180L-4 | 22 | 94 | 544 |
| 2 | 56629 | 992 | ||||||
| 3 | 55080 | 1186 | ||||||
| 4 | 53530 | 1234 | ||||||
| 5 | 48177 | 1305 | ||||||
| 960 | 1 | 48729 | 806 | Y160L-6 | 11 | 86 | 430 | |
| 2 | 46099 | 967 | ||||||
| 3 | 43572 | 1128 | ||||||
| 4 | 39215 | 1232 | ||||||
| 5 | 35294 | 1382 | ||||||
| 720 | 1 | 36546 | 181 | Y160.M-8 | 4 | 80 | 405 | |
| 2 | 34574 | 202 | ||||||
| 3 | 32679 | 218 | ||||||
| 4 | 29411 | 248 | ||||||
| 5 | 26470 | 300 | ||||||
| 型號 |
轉速 (rpm) |
序號 | 推薦工況點風量(m3/h) | 推薦工況點全壓(Pa) | 配用電機 | A聲級dB(A) | 重量(Kg) | |
| 型號 | 功率(KW) | |||||||
| 12 | 960 | 1 | 83151 | 865 | Y225M-6 | 30 | 96 | 675 |
| 2 | 78660 | 974 | ||||||
| 3 | 73750 | 1153 | ||||||
| 4 | 66375 | 1334 | ||||||
| 5 | 60923 | 1396 | ||||||
| 960（原SWF-Ⅲ） | 1 | 71092 | 786 | Y200L-6 | 22 | 95 | 635 | |
| 2 | 68358 | 866 | ||||||
| 3 | 65158 | 1083 | ||||||
| 4 | 62058 | 1235 | ||||||
| 5 | 55852 | 1308 | ||||||
| 720 | 1 | 64292 | 429 | Y200L-8 | 15 | 91 | 635 | |
| 2 | 60820 | 471 | ||||||
| 3 | 57226 | 498 | ||||||
| 4 | 51503 | 558 | ||||||
| 5 | 47534 | 625 | ||||||
| 13 |
960 |
1 | 94782 | 870 | Y250M-6 | 37 | 97 | 775 |
| 2 | 91117 | 964 | ||||||
| 3 | 86788 | 1194 | ||||||
| 4 | 82382 | 1356 | ||||||
| 5 | 74144 | 1435 | ||||||
| 960（原SWF-Ⅲ） | 1 | 87761 | 805 | Y225M-6 | 30 | 95 | 735 | |
| 2 | 84386 | 892 | ||||||
| 3 | 80386 | 1106 | ||||||
| 4 | 76280 | 1256 | ||||||
| 5 | 68652 | 1329 | ||||||
| 720 | 1 | 71565 | 441 | Y200L-8 | 15 | 91 | 685 | |
| 2 | 67702 | 482 | ||||||
| 3 | 63699 | 508 | ||||||
| 4 | 57329 | 568 | ||||||
| 5 | 51596 | 637 | ||||||
| 14 |
960 |
1 | 107518 | 916 | Y280S-6 | 45 | 98 | 805 |
| 2 | 102440 | 974 | ||||||
| 3 | 97210 | 1078 | ||||||
| 4 | 87489 | 1275 | ||||||
| 5 | 78740 | 1395 | ||||||
| 960 | 1 | 99554 | 849 | Y250M-6 | 37 | 96 | 785 | |
| 2 | 94855 | 902 | ||||||
| 3 | 90010 | 998 | ||||||
| 4 | 81009 | 1181 | ||||||
| 5 | 72908 | 1292 | ||||||
| 720 | 1 | 84446 | 494 | Y225S-8 | 18.5 | 92 | 725 | |
| 2 | 79888 | 540 | ||||||
| 3 | 75164 | 572 | ||||||
| 4 | 67648 | 642 | ||||||
| 5 | 60883 | 723 | ||||||
總結
以上就是混流式加壓送風機詳細介紹。希望這款風機對您有所幫助，關于更多關于混流式加壓送風機的使用售后問題，歡迎及時向我們咨詢，我們都將為大家做出更加詳細介紹。
非特殊說明，本文為本站原創（翻譯）文章，轉載請注明：本文轉自：江西鑫佳通科技股份有限公司。
本文連接：http://m.szlyedu.com/product/3124231134.html
想了解更多請點擊===>>混流式加壓送風機 加壓送風機
上一個產品：混流風機
下一個產品：SJG系列管道斜流式通風機（鼓形）
混流式加壓送風機產品知識推薦
- 加壓送風機主要特點及安裝維護等技巧有哪些？ 2018-08-09
- 高層建筑安裝加壓送風機有什么好處?正壓送風機工作原理 2018-01-08
- 加壓送風機在建筑物中使用 2017-09-23
- 加壓送風機操作要掌握的要領 2017-11-08
- 加壓送風機操作要掌握的要領 2017-10-20
- 防煙排煙系統維護管理標準 2017-09-05
- 湖北加壓送風機經銷商 2017-05-23
- 東營屋頂加壓送風機 2017-06-12
- 南昌消防加壓送風機 2017-06-15
- 東營軸流式加壓送風機 2017-06-12
- 滕州屋頂加壓送風機 2017-06-08
- 江西加壓送風機 2017-06-15
- 臨汾加壓送風機哪家質量好 2017-07-03
- 滕州軸流式加壓送風機 2017-05-27
- 四川車庫加壓送風機 2017-05-22
- 貴州加壓送風機零售 2017-07-03
- 南昌車庫加壓送風機 2017-06-15
- 黑龍江加壓送風機供應廠家 2017-06-12
- 安徽加壓送風機零售 2017-07-03
- 陜西加壓送風機經銷商 2017-06-26
相關評論：
