DXG(GDF)系列離心式管道風機
一、特點
GDF系列離心式管道風機，系本公司在吸取國外先進技術的基礎上加以改進制成的新型產品，該產品直接與風管連接，性能好，運行平穩，噪聲低，結構合理緊湊，安裝方便，是九十年代填補國內空白替代進口的新型產品。
二、型號結構
葉輪由多個前向圓弧鋁合金葉片、前盤、后盤組成，均采用機械化模具制作而成，并經靜、動平衡校驗，運轉平穩可靠，具有良好的空氣動力性能。
機殼采用鍍鋅鋼板或不銹鋼，經機械化模具加工后點焊而成。結構牢固、合理緊湊。電機支座采用鍍鋅經機械化模具制作成形。
電機采用單支撐外旋轉電機，葉輪固定在電機外殼上，電機支撐端固定在機殼頂板支座上，電機支座固定在機殼頂板上，由電機外殼旋轉直接驅動葉輪運轉。如考慮維修方便，電機也可固定在機殼外。
三、風機用途
該產品可廣泛應用于賓館、商場、醫院、影劇院、歌舞廳、禮堂、大專院校和科研單位， 以及工業與民用建筑內的通風換氣。
四、使用條件
輸送氣體的種類：空氣和其他不自燃的、無腐蝕性的、對人體無害的氣體。
氣體內的雜質：氣體內不允許有粘性物質，所含的塵土及硬質顆粒不大于120mg／m3。
氣體溫度使用范圍：—20℃—80℃。
該系列風機僅適用在室內安裝，并應按樣本主視圖方位安裝，不得上下顛倒、側立安裝，否則會影響電機使用壽命。如需裝于室外，必須考慮電機的防雨措施。
五、設計選用說明
該管道風機屬前向多翼型離心通風機，在相同風量，風壓情況下，其噪聲比軸流風機低。本系列風機的風量、風壓、噪聲等參數是根據許多工程實際需要研制而成的，廣泛應用與公共場所的送、排風系統。
在該風機外殼頂面上標有出風方向的箭頭，可避免反向安裝，保證送、排風工況下正常使用。當被輸送低溫空氣有可能造成機殼和管道外表面結露時，應設計保溫層。風機的噪聲是在額定風量、風壓未接風管時距進風口一米處測得的平均數，如配有進、排風管，則噪聲將有所降低。對于噪聲要求較高的場合，應在進、排風管道上配置消聲彎頭或消聲器。風機配用單相(220V)電機的電源接線圖放置在風機電源接線盒內。
風機運行時振動小，一般不需采取減振措施。若設計認為有必須，可在風機支承處加減振橡膠或減振彈簧。
七、性能參數表
DXG-Ⅰ型(后向板式)(噪聲：聲壓水平相對于 3m 遠之周圍環境測得)
|
機號
|
功率(kW)
|
轉速(rpm)
|
不同風壓下的風量(m3/h)
|
噪聲
dB(A) |
重量
(Kg) |
|||||||
|
三相380V
|
單相220V
|
100Pa
|
200Pa
|
300Pa
|
400Pa
|
500Pa
|
600Pa
|
700Pa
|
||||
|
3.2
|
0.18
|
0.25
|
1380
|
1080
|
800
|
200
|
|
|
|
|
47
|
34
|
|
3.6
|
0.37
|
0.37
|
1380
|
3000
|
2200
|
1200
|
|
|
|
|
54
|
70
|
|
4
|
0.55
|
0.55
|
1380
|
3600
|
3000
|
2100
|
1000
|
|
|
|
61
|
78
|
|
4.5
|
0.8
|
0.75
|
1380
|
4900
|
4000
|
3100
|
2100
|
800
|
|
|
59
|
96
|
|
5
|
1.8
|
1.8
|
1400
|
9400
|
8300
|
7600
|
6500
|
5400
|
4000
|
2200
|
65
|
132
|
|
5.6
|
3
|
3
|
1400
|
12600
|
11600
|
10500
|
9400
|
8000
|
6500
|
4500
|
68
|
190
|
DXG-Ⅱ型(前向多翼式)
|
機號
|
風量(m3/h)
|
風壓(Pa)
|
轉速(rpm)
|
功率(kW)
|
噪聲dB(A)
|
重量(Kg)
|
|
2.5
|
550
|
110
|
700
|
0.12
|
46
|
22
|
|
710
|
142
|
900
|
0.18
|
48
|
28
|
|
|
1100
|
352
|
1400
|
0.25
|
49
|
32
|
|
|
3
|
1000
|
138
|
700
|
0.12
|
52
|
27
|
|
1400
|
205
|
900
|
0.18
|
58
|
32
|
|
|
2100
|
510
|
1400
|
0.55
|
67
|
37
|
|
|
3.5
|
1370
|
118
|
550
|
0.25
|
54
|
44
|
|
1710
|
182
|
680
|
0.25
|
59
|
44
|
|
|
2270
|
324
|
910
|
0.55
|
64
|
49
|
|
|
4
|
2360
|
170
|
550
|
0.25
|
56
|
51
|
|
3000
|
250
|
690
|
0.37
|
61
|
52
|
|
|
4060
|
450
|
920
|
0.75
|
66
|
59
|
|
|
4.5
|
3480
|
221
|
550
|
0.37
|
61
|
62
|
|
4500
|
340
|
690
|
0.75
|
65
|
73
|
|
|
6280
|
586
|
920
|
2.2
|
72
|
80
|
|
|
5
|
4800
|
276
|
550
|
0.75
|
63
|
78
|
|
6100
|
400
|
690
|
1.5
|
66
|
86
|
|
|
7200
|
720
|
920
|
3.0
|
74
|
95
|
|
|
5.5
|
6100
|
280
|
550
|
1.1
|
68
|
97
|
|
7700
|
453
|
700
|
2.2
|
72
|
100
|

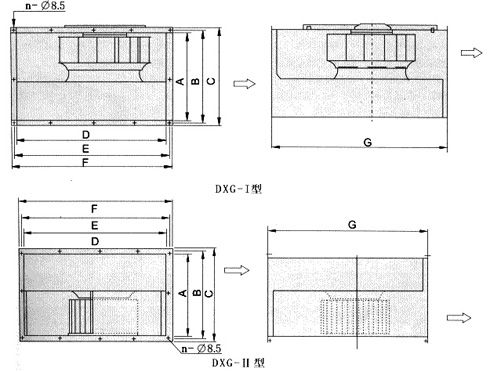

四、DXG型風機外形尺寸表(單位：mm)
|
形 式
|
機號
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
n
|
|
Ⅰ型
|
3.2
|
300
|
330
|
360
|
500
|
530
|
560
|
530
|
8
|
|
3.6/4
|
400
|
430
|
460
|
600
|
630
|
660
|
700
|
10
|
|
|
4.5
|
450
|
480
|
510
|
700
|
730
|
760
|
780
|
12
|
|
|
5
|
500
|
530
|
560
|
800
|
830
|
860
|
880
|
12
|
|
|
5.6
|
550
|
580
|
610
|
1000
|
1030
|
1060
|
980
|
14
|
|
|
Ⅱ型
|
2.5
|
250
|
280
|
310
|
420
|
450
|
480
|
480
|
8
|
|
3
|
300
|
330
|
360
|
500
|
530
|
560
|
560
|
8
|
|
|
3.5
|
350
|
380
|
410
|
600
|
630
|
660
|
640
|
10
|
|
|
4
|
400
|
430
|
480
|
700
|
730
|
760
|
780
|
12
|
|
|
4.5
|
450
|
480
|
530
|
740
|
770
|
800
|
810
|
12
|
|
|
5
|
500
|
530
|
580
|
800
|
830
|
860
|
880
|
12
|
|
|
5.5
|
500
|
530
|
560
|
920
|
950
|
980
|
880
|
14
|
